Popis aplikace

Layout Designer je aplikace, která vznikla z potřeby rychle vytvářet 2D koncepty výrobního layoutu pro klienty a sdílet s nimi data bez potřeby instalace speciálního softwaru či licencí. Používání klasických CAD aplikací se úkázalo poměrně pracné a časově náročné pro potřeby navržení konceptu. Vektorové grafické programy (Visio, atd.) neumožňovaly zase dostatečně parametrické úpravy objektů a zabíraly hodně paměti. celkově editace byla pomalá.

Layout Designer je kompromis mezi vektorovým grafickým programem, kde lze objekt upravovat myší a jednoduchým 2D CAD, kde objekty lze upravovat parametricky.

Přesnost rozlišení je zvolena 5cm, což je na návrh konceptu rozmístění strojů zcela dostačující. Program je navržen tak, aby byl pokud možno rychlý a neplýtval příliš pamětí.

Obrázek 1

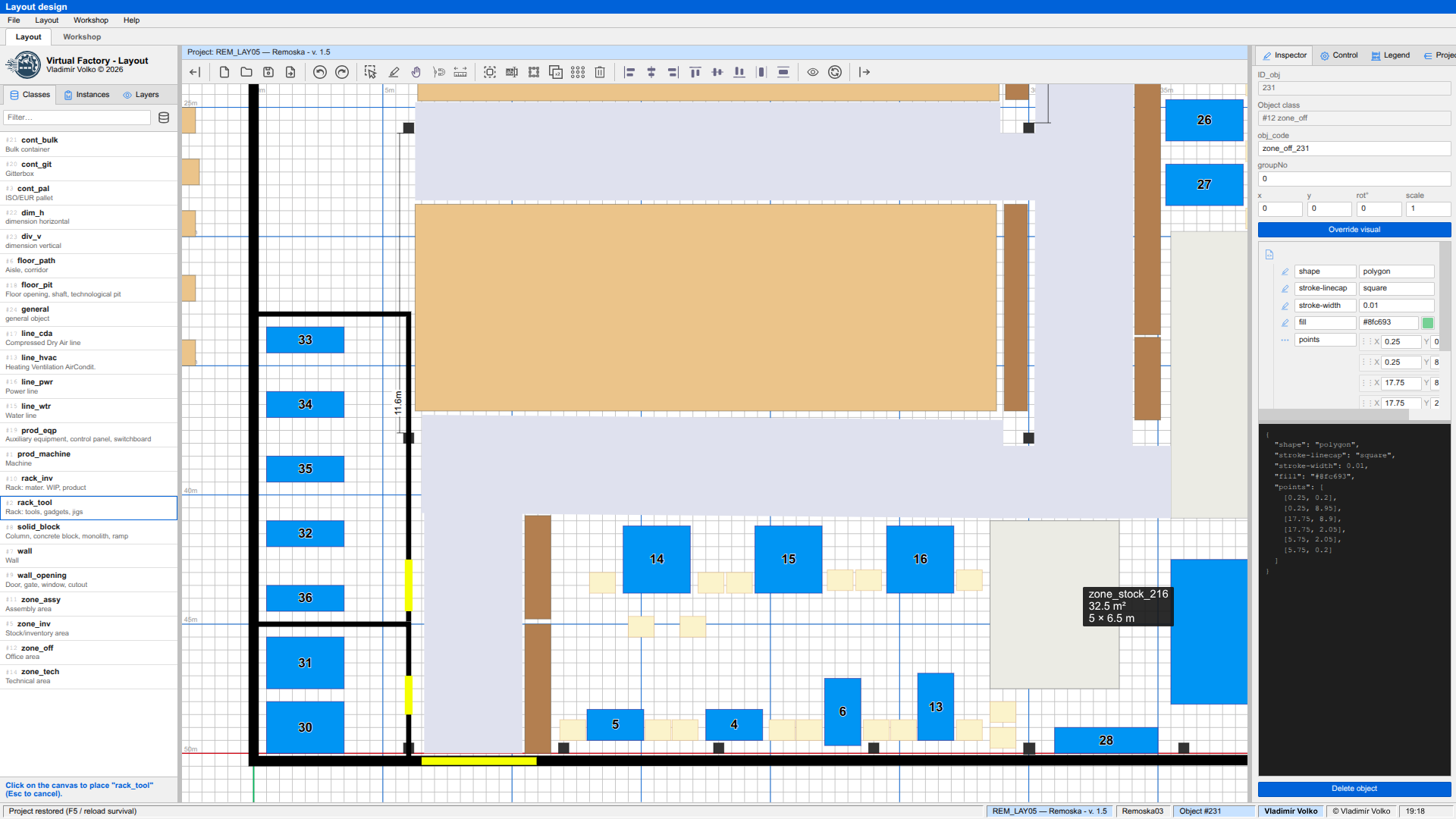

V levém panelu je seznam "classes" = tříd/typů objektů, které již mají předvyplněné vzhledy a typ chování. Aplikace je nicméně natolik univerznální, že umožňuje každému uživateli si tato nastavení u každého objektu v lokální aplikaci změnit. (I když to asi nebude časté. Tato možnost je zejména pro autora aplikace, aby mohl nastavit klientovi z "default" chování objektu to, co chce jeho klient.)

Obrázek 2

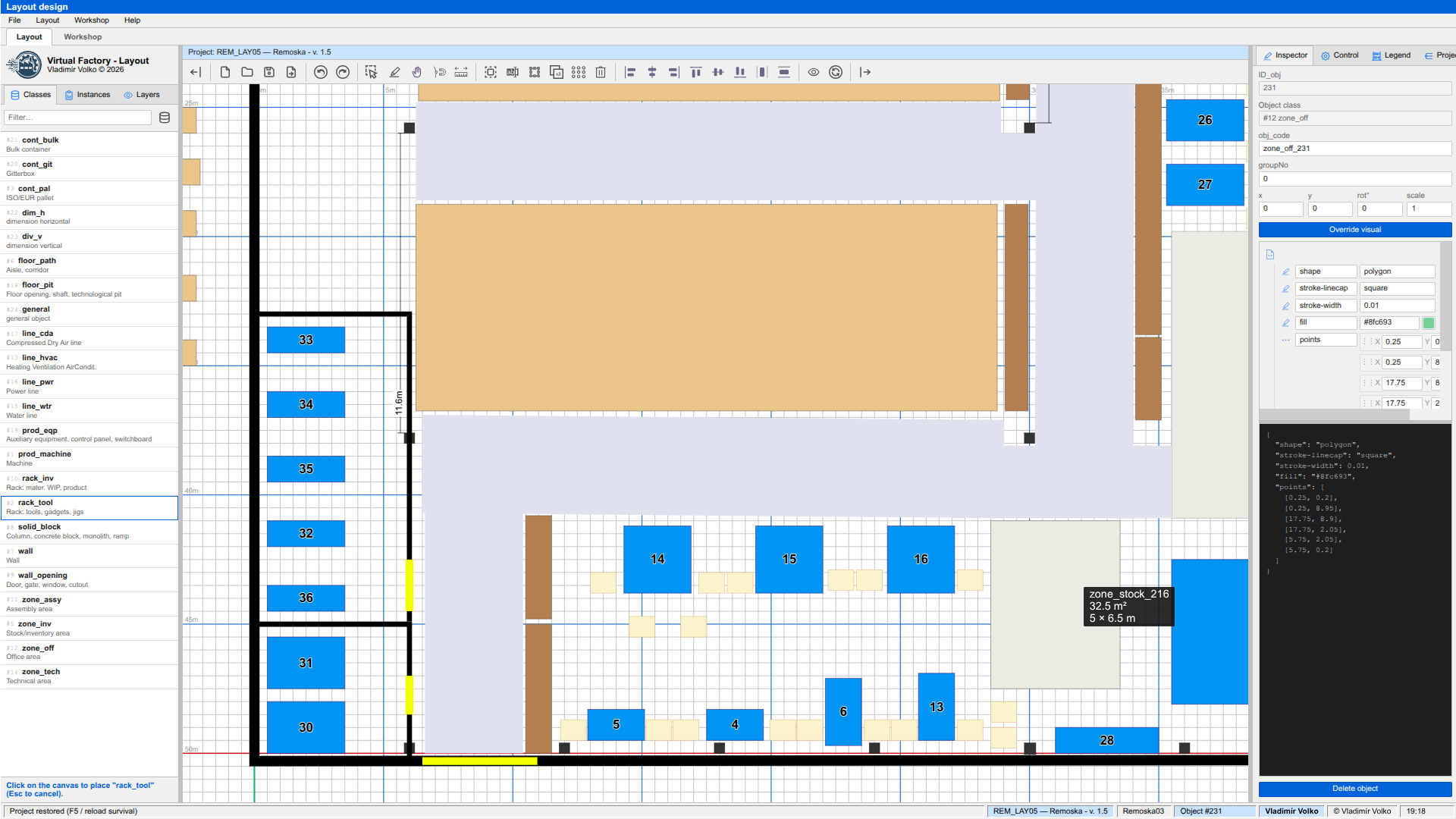

V levém panelu je teď zobrazen seznam všech "instances" = jednotlivých objektů, které mohou být seskupeny do skupin, aby se v nich lépe orientovalo, neboť layout může mít i stovky objektů. Objekty je možné upravovat myší jako ve vektorovém grafickém programu, dále parametricky v inspektoru objektů v pravém panelu a i scriptem. Vše je definováno v univerználním otevřeném formátu JSON (tyto úpravy opět jsou spíše pro autora, ale klientům je opět otevřeno vše.)

Obrázek 3

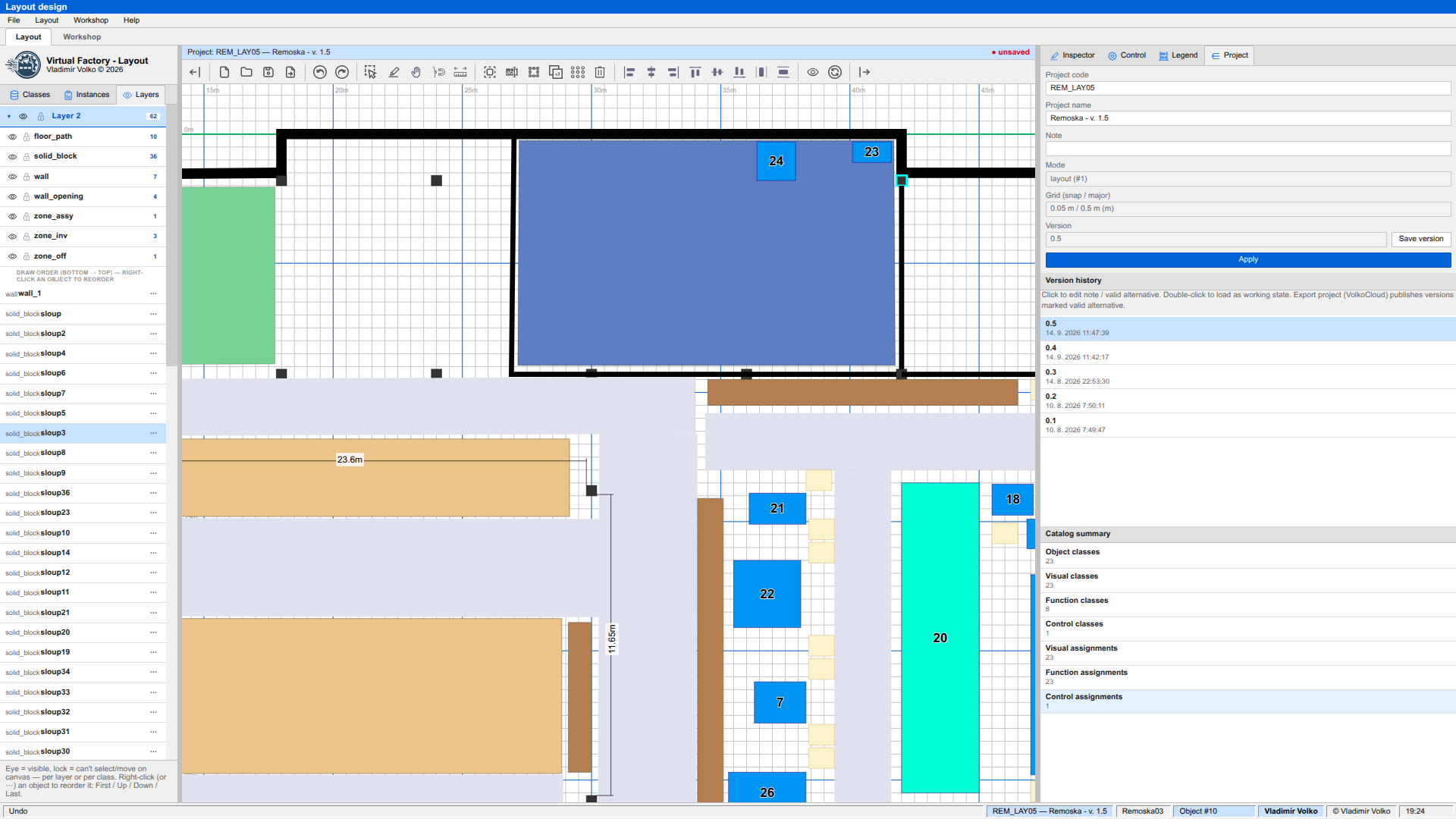

V levém panelu je teď obrazen seznam vrstev jejich objektů. Vrstvy jsou dány pevně, protože logika layoutu např. zobrazí zdi ve spodní vrstvě, zatímco dveře leží na zdi. Stroje mohou ležen v zónách, atd. I tato vlastnost jde ale přenastavit, jako vše v JSON.

Vrstvy lze zamknout prori úpravám a či zapnout/vypnout viditelnost.

V pravém panelu je teď zobrazen "Project", jehož textové položky layoutu lze podbrobně popsat.
